車間大門和潔凈區風淋室控制要求

1) 從非潔凈區進入

外門打開，內門自動閉鎖，如果人員或貨物進入風淋室，同時進到風淋中心，經過紅外探頭風機將自動工作一定時間，此時內外門均閉鎖風機停止工作后，蜂鳴響一聲內門即可打開，人員或貨物出風淋室，內門關閉，整個過程結束。

2) 從潔凈區退出

 內門打開，外門自動閉鎖，人員或貨物進入風淋室，內門關閉，人員或貨物經過紅外探頭則蜂鳴響一聲外門即可打開，人員或貨物出風淋室，外門關閉，整個過程結束。

3) 風淋室風機必須具有時間自動調節功能。

4) 風淋室自動保護功能

當風淋室中有一扇門或門機有故障無法閉合時，系統在經過一定時間后自動退出聯鎖功能，二門關閉后系統自動恢復聯鎖功能

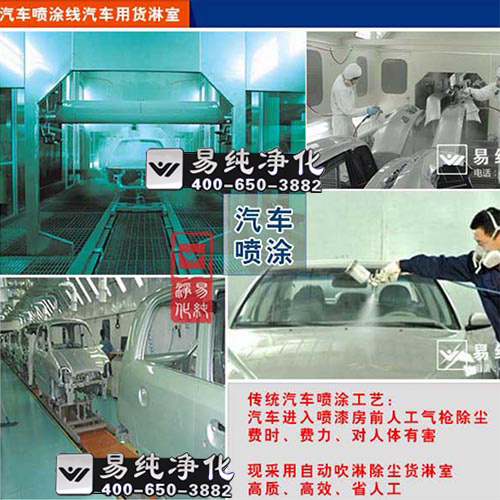

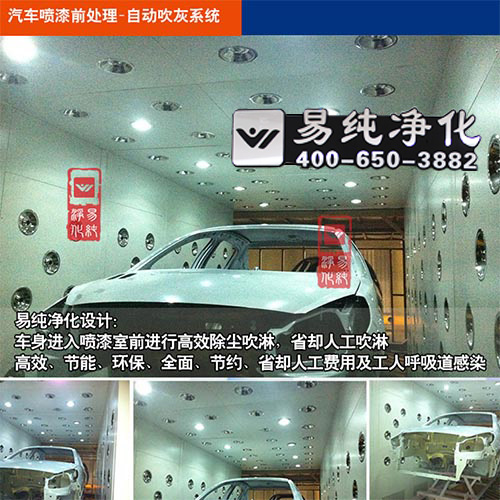

汽車涂裝線汽車吹灰系統工作原理

由凈化配套低噪音離心風機，將風淋室內的空氣經預過濾器吸入后壓入靜壓室，在靜壓室內再經高效過濾器壓出，經過二級過濾后，將潔凈的空氣從箱體左右側及頂側的噴口高速噴出，將汽車表面的塵埃吹落，連同空氣一起再被風機吸入預過濾器，空氣中的塵埃將會被初、高效過濾器吸收?？諝鈩t經高效過濾器后再?gòu)膰娍诖党觯绱搜h(huán)，以達到風淋除塵的目的。

1.1功能要求

——吹灰系統具有自動吹凈功能，當車身進入吹凈區時自動對車身進行吹凈操作。

——吹灰系統要形成相對密閉的空間，兩端通過空氣風幕隔斷，并且吹灰系統的長度要大于車身雪橇長度。

——吹灰系統內部空氣循環利用，并且有過濾功能。

——吹灰系統的設計要方便日常清理，維護。

——內部吹嘴方向能夠調節。

——風壓風速應在20m/s以上。

1.2 設計附加條件

——施工完成后不影響其它周邊設備的檢修。

——吹灰系統設計和施工的安裝、用氣對面漆機器人噴涂無影響。

——施工完成后不改變其它周邊設備的物流方式及控制方式

1.3 工位的人體工程學

1.3.1 噪音

——允許設備產生的最大噪音級別：85分貝 在1000HZ下。

1.3.2 安全

——裝置對于操作工、車身不應有攻擊性。

——對于人員和產品危險的區域應采取保護措施。
